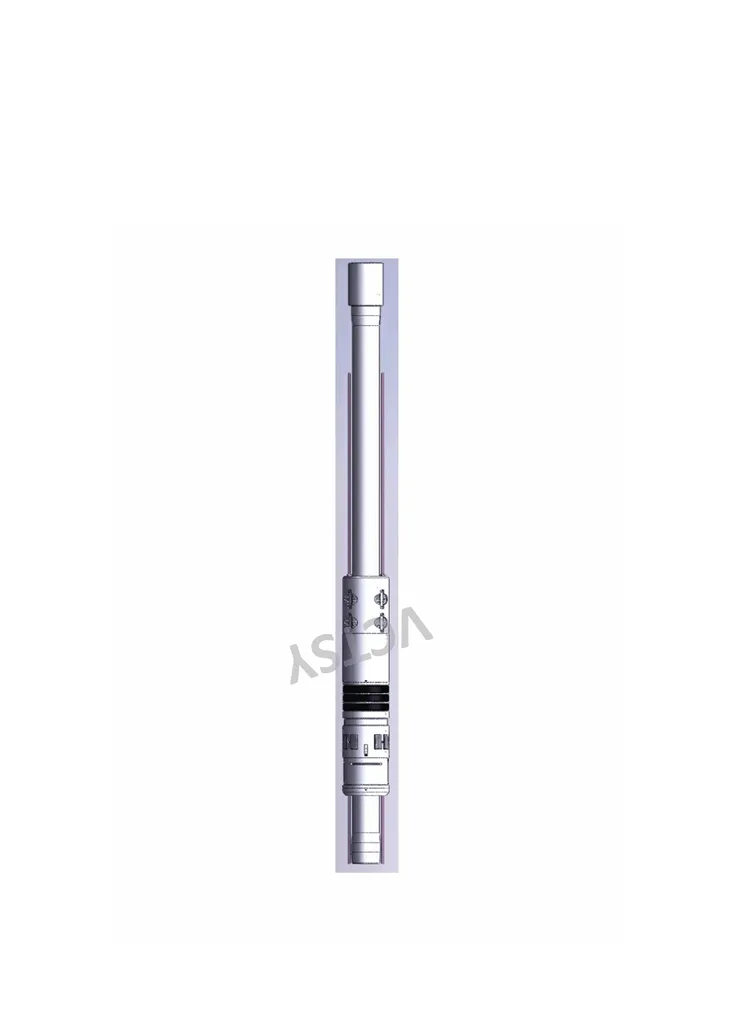

IWPT 시리즈 지능형 완성 라인 크로싱 탑 패커
● 브랜드 이름: VCTSY
● 인증: API 11D1
● 모델 번호: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }},IWPT-7-962
● 포장 세부 정보: 합판 케이스
● 배달 시간: 요청에 따라
● 지불 조건: T/T
● 공급 능력: 요청에 따라
이 제품은 대구경 주입 웰에 사용되는 압력 패커입니다. 패커가 튜브로 전달되어 들어갈 때 튜브에 압력을 가하면 패커가 고정되어 튜브와 케이싱 환형이 밀봉됩니다. 튜브를 똑바로 당기면 전단 해제 메커니즘이 해제를 위해 절단됩니다. 양방향 슬립이 특징입니다.
기술적인 매개변수
1.
|
도면 번호 |
IWPT-278-7 |
IWPT-312-7 |
IWPT-278-962 |
IWPT-312-962 |
|
|
연결 스레드 |
높은 |
2 7/8" 스레드 유형 BOX |
3 1/2" 스레드 유형 BOX |
2 7/8" 스레드 유형 BOX |
3 1/2" 스레드 유형 BOX |
|
낮추다 |
2 7/8" 스레드 유형 PIN |
3 1/2" 스레드 유형 PIN |
2 7/8" 스레드 유형 PIN |
3 1/2" 스레드 유형 PIN |
|
|
ID |
2.44"(Φ62mm) |
2.99"(Φ76mm) |
2.44"(Φ62mm) |
2.99"(Φ76mm) |
|
|
교차 구멍 |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
경계 치수 |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
적용 가능한 케이싱 |
7"(23-29파운드/피트) |
7"(23-29파운드/피트) |
9 5/8"(40-47lb/ft) |
9 5/8"(40-47lb/ft) |
|
|
슬립폼 |
양방향 슬립 |
양방향 슬립 |
양방향 슬립 |
양방향 슬립 |
|
|
엘라스토머 |
HNBR |
HNBR |
HNBR |
HNBR |
|
|
재료 |
L80-1크론 / 3크론 / 13크론 |
L80-1크론 / 3크론 / 13크론 |
L80-1크론 / 3크론 / 13크론 |
L80-1크론 / 3크론 / 13크론 |
|
|
안전한 인장 하중 |
645KN |
921KN |
645KN |
921KN |
|
|
작동 온도 |
160도 |
160도 |
160도 |
160도 |
|
|
일의 압박감 |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
좌석 압력 |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
방출 압력 |
37000파운드 |
37000파운드 |
40000파운드 |
40000파운드 |
|
|
제조 기준 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
2.
|
도면 번호 |
IWPT-412-7 |
IWPT-5-7 |
IWPT-512-962 |
IWPT-7-962 |
|
|
연결 스레드 |
높은 |
4 1/2" 특수 스레드 유형 BOX |
5" 특수 나사 타입 BOX |
5 1/2" 특수 스레드 유형 BOX |
7" 특수나사형 BOX |
|
낮추다 |
4 1/2" 특수 스레드 유형 PIN |
5" 특수 스레드 유형 PIN |
5 1/2" 특수 스레드 유형 PIN |
7" 특수 스레드 유형 PIN |
|
|
ID |
3.465"(Φ88mm) |
3.465"(Φ88mm) |
4.882"(Φ124mm) |
4.882"(Φ124mm) |
|
|
교차 구멍 |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
경계 치수 |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
적용 가능한 케이싱 |
7"(23-29파운드/피트) |
7"(23-29파운드/피트) |
9 5/8"(40-47lb/ft) |
9 5/8"(40-47lb/ft) |
|
|
슬립폼 |
양방향 슬립 |
양방향 슬립 |
양방향 슬립 |
양방향 슬립 |
|
|
엘라스토머 |
HNBR,아플라스 |
HNBR,아플라스 |
HNBR,아플라스 |
HNBR,아플라스 |
|
|
재료 |
L80-1크론 / 3크론 / 13크론 |
L80-1크론 / 3크론 / 13크론 |
L80-1크론 / 3크론 / 13크론 |
L80-1크론 / 3크론 / 13크론 |
|
|
안전한 인장 하중 |
943KN |
943KN |
1504KN |
1504KN |
|
|
작동 온도 |
150도, 203도 |
150도, 203도 |
150도, 203도 |
150도, 203도 |
|
|
일의 압박감 |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
좌석 압력 |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
방출 압력 |
37000파운드 |
37000파운드 |
40000파운드 |
40000파운드 |
|
|
제조 기준 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
